Air Circuit Breaker(기중차단기)

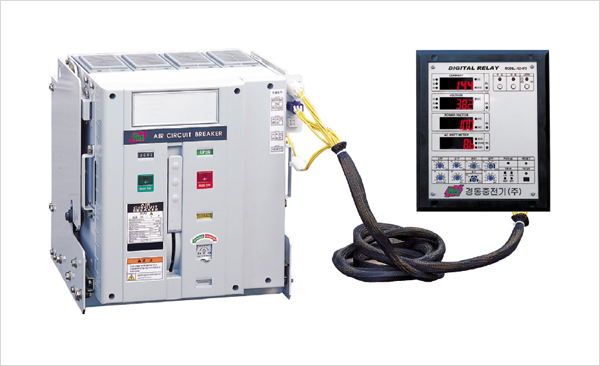

ACB 기중차단기(분리형) 제품사진
기중차단기 ACB 분리형
ACB Controler에 TMS CHIP(Micro computer)을 채택하여 3상 전압, 전류, 주파수, 역률, 유효, 무효전력이 자동으로 표시됩니다.
ACB를 제어하기 위해 판넬문을 열 필요가 없습니다.
경제성
  • ACB 내부에 C.T가 내장되어있어 별도의 CT를 설치할 필요가 없다.
  • ACB 본체와 Controller간의 조작선은 기본사양으로 공급되며 양단간 Connector로 연결하게 되어있어 배선작업이 필요없다.
  • ACB Controller에 전압계, 전류계, 전력계, 역율계 및 조작 스위치와 O.C.R계전기가 내장되어 있어 별도의 계기류 설치와 배선작업이 필요없다.
  • ACB Panel제작이 간편하여 ACB설치 및 Controller를 취부하고 공급되는 배선용 Cable만 Connector에 연결하면 설치가 끝나므로경제성이 탁월하다.
특징
  • 전압계용 3상전압Cable에 휴즈를 부착하여 안전을 도모하였다.
  • ACB 본체에서 공급되는 3상전압은 220V~660V까지 자동으로 전압계에 측정된다.
  • 관리자가 보고자 하는 상별지시값을 버튼을 누르면 바로 표시된다.
  • ACB Controller에 O.C.R 계전기가 내장되어 있으며 전류 설정값의 변경을 안전하고 편리하게 조정할 수 있다.
  • O.C.R에 의한 ACB차단시 차단 원인별 표시기능이 있어 쉽게 확인할 수 있어 신뢰성을 향상 시켰다.
  • O.C.R계전기의 특성을 시험할 수 있는 Test용 단자가 구비되어 있다.
  • 사용중인 전류가 O.C.R설정값의 90%이상되면 경보를 발생할 수 있게 하는 기능이 있다.
  • 관리자외 조작이 불가능하게 하도록 조작 스위치 잠금 장치가 내장되어있다.
  • 정격사양, ACB본체외형치수, 부스바치수, 취부홀치수는 표준형 ACB와 동일합니다.
  • C·T비율은 수용가 측에 요구하는 대로 설치 가능하며 당사의 C·T비율은 아래와 같다.
    C·T용량 : 200/5A, 300/5A, 400/5A, 500/5A, 630/5A, 800/5A, 1000/5A, 1250/5A, 1600/5A, 2000/5A, 2500/5A, 3200/5A, 4000/5A, 5000/5A
  • *이 외 별도로 C·T용량이 필요할 때는 주문서에 필히 기입하여 주문하시길 바랍니다. (단, 분리형에만 적용)
ACB Controller

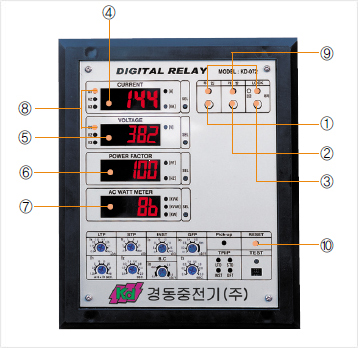

ACB 기중차단기(분리형) 외관명칭
  • ① ACB 투입 버튼 스위치
  • ② ACB 차단 버튼 스위치
  • ③ 조작 스위치 잠금버튼 스위치
  • ④ 전류계
  • ⑤ 전압계
  • ⑥ 역률, 주파수계
  • ⑦ 전력계
  • ⑧ 상표시 LED Lamp
  • ⑨ 조작상태표시-LED Lamp
  • ⑩ O.C.R 계전기

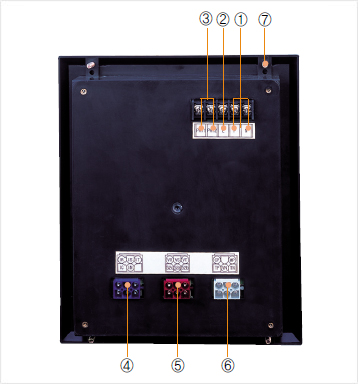

ACB 기중차단기(분리형) 외관명칭
  • ① P,N 220조작전원단자
  • ② E 접지단자
  • ③ PAT1,2 경보(알람)접점 인출단자
  • ④ 전류계 C.T연결 connector
  • ⑤ 전압계 3상전압 연결 connector
  • ⑥ 조작회로연결 connector
  • ⑦ Controller취부 볼트
